浅谈上海移远的NB-IoT模块BC260Y-CN

浅谈上海移远的NB-IoT模块BC260Y-CN

2020-9-12

上海移远的BC260Y-CN是一款高性能、低功耗且多频段的LTE Cat NB2无线通信模块。其尺寸仅为17.7×15.8×2.0mm,能最大限度地满足终端设备对小尺寸模块产品的需求,同时有效帮助客户减小产品尺寸并优化产品成本。BC260Y-CN在封装设计上兼容移远通信GSM/GPRS系列M26模块以及NB-IoT系列BC26/BC25/BC28 模块,方便客户快速、灵活地进行产品设计和升级。BC260Y-CN提供丰富的外部接口和协议栈,同时可支持中国移动物联网开放平台(OneNET)、中国移动Andlink平台、中国电信物联网开放平台、华为OceanConnect平台以及阿里云物联网平台*等物联网云平台,为客户的应用提供极大的便利。
BC260Y-CN采用更易于焊接的LCC封装,可通过标准SMT设备实现模块的快速生产,为客户提供可靠的连接方式,并满足复杂环境下的应用需求。
凭借紧凑的尺寸、超低功耗和超宽工作温度范围,BC260Y-CN成为IoT应用领域的理想选择,常被用于烟感、无线抄表、智慧物流、智能停车、智慧路灯、安防、资产追踪、智能家居、可穿戴设备、工业及农业以及其它诸多行业,以提供完善的短信和数据传输服务。


一、BC260Y-CN模块的主要优势
1、LCC封装、超低功耗、超高灵敏度且尺寸紧凑;
2、支持低电压供电:2.2~4.5V,典型电压3.3V,适合锂锰、锂亚电池直接供电。
3、支持中国移动物联网开放平台(OneNET)、中国移动Andlink 平台、中国电信物联网开放平台、华为OceanConnect 平台和阿里云物联网平台;
4、支持QuecOpen®,可省去外围MCU;
5、预留内置eSIM卡位置,满足客制化需求;
6、封装设计兼容移远通信GSM/GPRS系列M26和NB-IoT系列BC26/BC25/BC28 模块,易于产品升级;
7、支持多频段及丰富外部接口、内嵌网络服务协议栈,应用便利。
二、BC260Y-CN模块支持的频段如下表所示

网络制式

频段

接收频率

发射频率

H-FDD

B3

1805~1880 MHz

1710~1785 MHz

B5

869~894 MHz

824~849 MHz

B8

925~960 MHz

880~915 MHz

三、BC260Y-CN模块的主要性能

参数

说明

供电

供电电压范围:2.2~4.5V;典型供电电压:3.3V

省电

深休眠下典型耗流:800nA

频段

B3/B5/B8

发射功率

23dBm±2dB

USIM 接口

支持1.8/3.0V USIM卡

串口

主串口:用于AT命令传送和数据传输, 支持的波特率默认为9600bps。另外,用户可配置230400bps以下的波特率自适应同步。用于固件升级,支持的波特率默认为921600bps。

调试串口:配合调试工具使用,辅助排查一些异常重启、网络问题、应用协议问题•串口默认波特率为6 Mbps

网络协议特性

UDP/TCP/LwM2M/SNTP/CoAP*/MQTT*/TLS*/HTTP*/HTTPS*

物联网云平台

中国移动物联网开放平台(OneNET)、中国电信物联网开放平台、华为OceanConnect、阿里云物联网平台

短信

Text和PDU模式

数据传输特性

Single-Tone(最大):25.5 kbps(下行);16.7 kbps(上行)

Multi-Tone(最大):127 kbps(下行);158.5 kbps(上行)

AT 命令

3GPP TS 27.005 和3GPP TS 27.007 定义的命令(3GPP Rel-13/Rel-14), 以及移远通信新增的AT命令

固件升级

通过主串口DFOTA升级

RTC

支持

物理特征

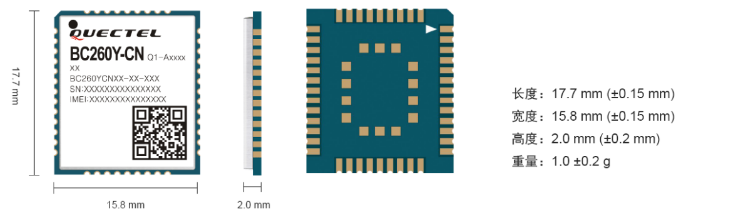

尺寸:(17.7±0.15) ×(15.8±0.15) ×(2.0±0.2) mm;重量:1.0 g±0.2 g

温度范围

正常工作温度:-35 ~ +75℃;扩展工作温度:-40 ~ +85℃;存储温度:-40 ~ +90℃

天线接口

50Ω特性阻抗

RoHS

所有器件完全符合欧盟RoHS标准

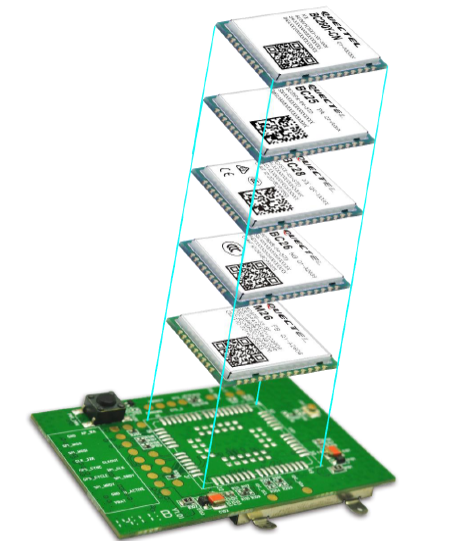

四、BC260Y-CN模块兼容性
BC260Y-CN与如下移远通信模块的封装相互兼容:
(1)NB-IoT BC25/BC26/BC28模块;
(2)GSM/GPRS M26模块。


和BC26模块相比,BC260Y-CN功能要少一些,比如只支持B3/B5/B8频段,但是在低功耗方面更有优势,工作电压范围是2.2~4.5V,典型电压是3.3V,适合锂锰、锂亚电池直接供电,这一点在穿戴产品上是很有优势的。
